熱處理淬火油主要使用領域
*在機床制造中，要進行熱處理的零件占60%~70%；
*在汽車、拖拉機制造中占70%~80%；
*在各類工具（刃具、模具、量具等）和滾動軸承制造中，100%的需要進行熱處理。
*焊接接頭及設備的消應力熱處理、消氫熱處理等。

常見淬火介質

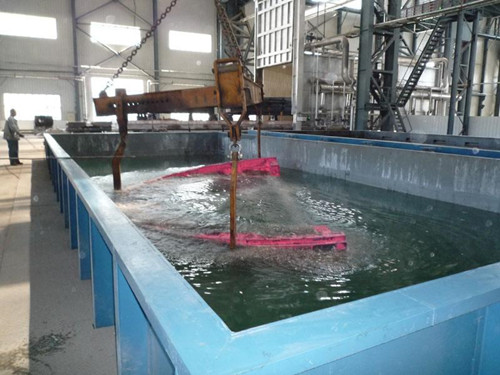

水：最經濟、冷卻能力強，但是低溫區(qū)冷卻速度極快，容易 造成工件開裂；
油：對減少工件的變形和開裂油利，但是對淬透性及尺寸較大的工件淬硬性比較差
有機聚合物淬火劑：包括 PAG等，冷卻性能強，無煙，但是濃度不好控制
鹽：特殊工序用
氣：充當保護氣體

淬火選用原則
淬火用油幾乎都是有較高閃點的礦物油，這些油的比熱容約為自來水的1/2，熱導率約為自來水的1/4，對流開始溫度高，加上黏度遠比水高，使淬火用油的冷卻速度，尤其是低溫階段的冷卻速度遠比水低。由于這樣的原因，絕大多數(shù)工件在油中淬火（包括各種快速油中）沒有淬裂危險，而通常擔心的是油的冷卻速度較低，使較厚大的工件或淬透性稍低的鋼種達不到要求的淬火硬度和淬硬深度，并因此發(fā)生較大的變形。

2）快速淬火油KW218：

其具有良好的抗汽化性能，很短的蒸氣膜階段。該淬火油的冷卻速度比較快，淬火油的特性溫度在580-640℃，特性時間低于4s，800℃冷卻到400℃的時間在4-6s。推薦使用KW118,最佳溫度為40-80℃。
主要用途：
1．適用工件類型：厚大尺寸及低淬透性工件的淬火。
2．適用于以下鋼種：40Cr、35CrMo、40MnB、42CrMo、GCr15、65Mn、60Si2Mn。

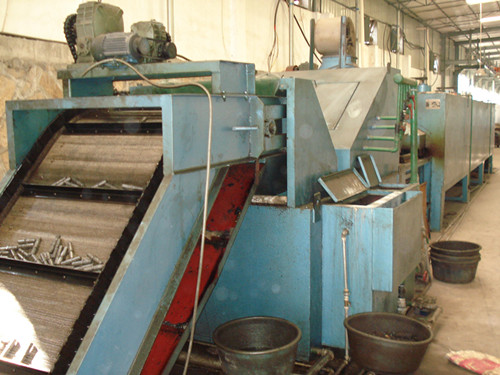

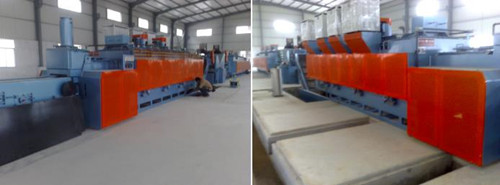

3．適用爐型：適用于普通井式爐、箱式爐、鹽浴爐、振底爐及網帶爐等。
4．也適用于可控氣氛密封箱式多用爐和連續(xù)爐。
（本文出自勁諾潤滑油-智能制造金屬切削液生產定制廠家,轉載需聲明.）
